Hệ thống hút khói

Giới thiệu chung

Hệ thống hút khói do ETEK GREEN cung cấp là giải pháp toàn diện giúp loại bỏ khói, bụi và khí độc hại phát sinh trong quá trình hàn, cắt kim loại và các hoạt động công nghiệp khác. Sản phẩm được thiết kế nhằm đảm bảo môi trường làm việc an toàn, sạch sẽ và tuân thủ các tiêu chuẩn về sức khỏe và an toàn lao động.

Cấu tạo và thông số kỹ thuật

Bộ tách tia lửa Hàn kiểu xoáy lốc ly tâm

• Bộ tách tia lửa lắp đặt trong ống dẫn như là một phần của hệ thống thu gom bụi, khi không khí lẫn bụi , tia lửa hàn qua thiết bị dưới tác dụng lực li tâm làm tách các hạt hụi lớn ,  tia lửa ra khỏi hỗn hợp khí không khí.

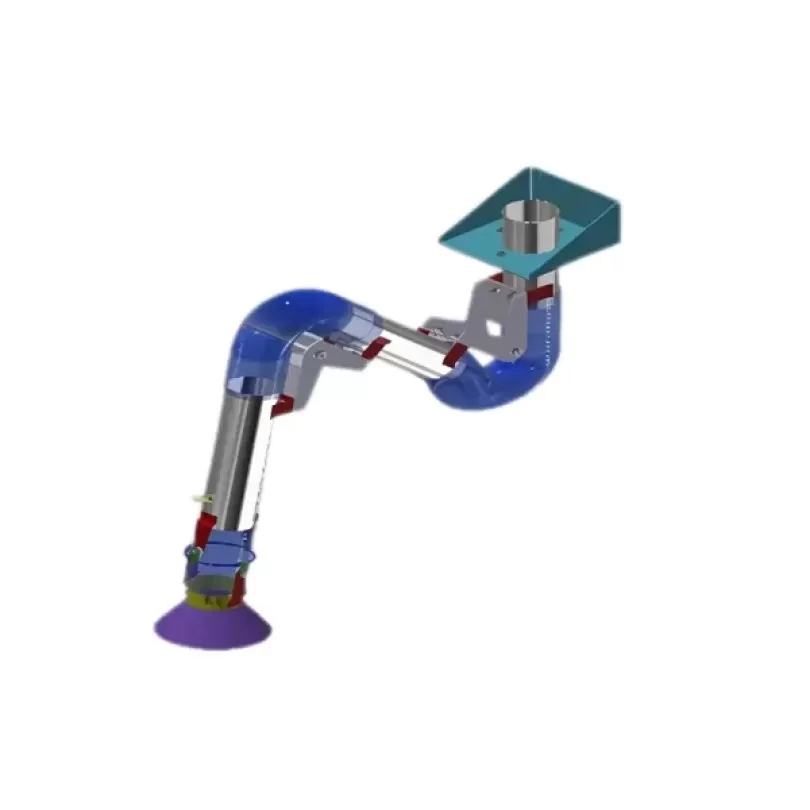

Tay hút khí Hàn đa liên kết

• Thiết kế với 3 khớp linh hoạt phù hợp với nhiều vị trí hàn khác nhau.
• Lưu lượng : 700-1000 m3/h.
• Có van điều chỉnh lực hút.

Bộ lọc khí hàn trung tâm

Ống dẫn khí từ tay hút lên đường ống hút chính:

• Làm bằng ống xoắn mềm – đường kính ống D125– 200mm. Đảm bảo độ bền cao khi xoay, vặn.
• Có trang bị các khớp xoay tiện ích để di chuyển tay hút đến các vị trí trên bàn hàn

Đường ống hút chính

• Hệ thống đường ống hút khói hàn  chính được chế  tạo từ vật liệu tôn mạ kẽm , dạng ống xoắn- cuộn mép liên tục, dày 0,6mm đảm bảo độ bền cao khi sử dụng.
• Tiết diện ống Ф150 – 350 mm, giảm dần về cuối tính từ quạt hút để làm đều lưu lượng hút tại mỗi cabin.
• Tại mỗi vị trí của cabin, hệ thống đường hút chính sẽ được phân nhánh bằng các T tới vị trí các tay hút khói hàn.
• Đường ống tiêu chuẩn của T, cút phân nhánh là Ф150 – Ф200, tương ứng với đường kính tay hút.
• Đường ống chính sẽ được nối với quạt hút bằng các cút Ф350 và đầu thu tương ứng với quạt hút
• Các T chia  nhánh hút , cút góc  được  chế tạo  bằng tôn mạ kẽm  chiều dày vật liệu  0,5 – 0,6 mm.

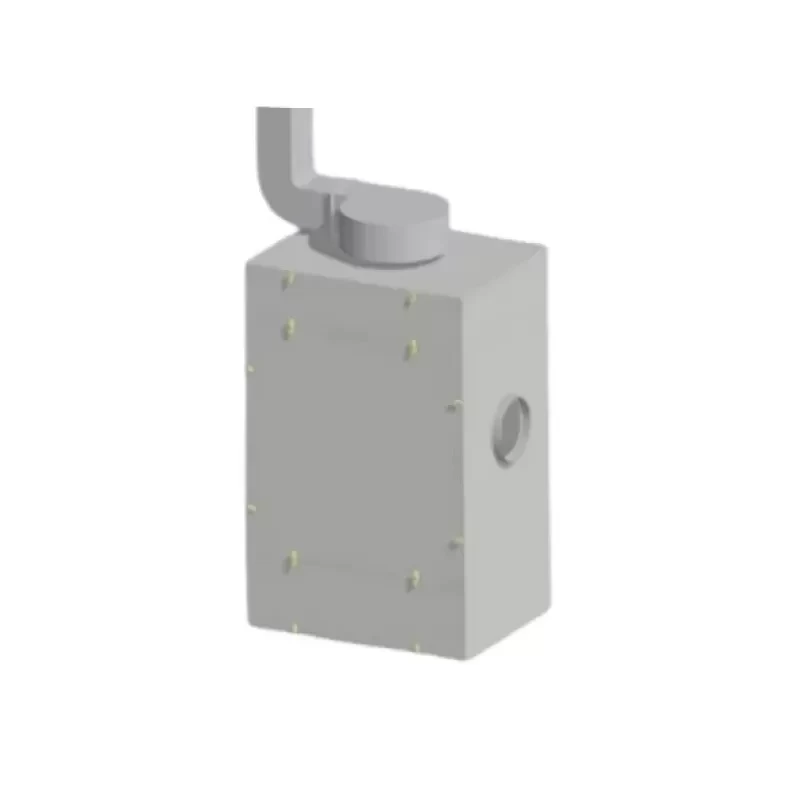

Bộ hút và lọc khí hàn:

• Nguồn điện : 3 pha
• Lưu lượng quạt hút :  4000-4500  m3/h .
• Công suất: 3 kw
• Khung bộ lọc sản xuất từ thép sơn tĩnh điện đảm bảo thẩm mỹ và độ bền khi sử dụng.
• Lõi lọc Cartrige  dễ dàng thay thế và bảo dưỡng .

Hệ thống ống gió thải:

• Toàn bộ đường ống gió được chế tạo từ tôn mạ kẽm có độ dày 0.6-0.8 mm.
• đầu ra cửa ống gió Có lưới chắn  tránh vật lạ lọt vào hệ thống.
• Mức giá hiện tại là cho tối đa 4m đường ống ra phía ngoài tính từ quạt, tùy vào bố trí tại vị trí lắp đặt sẽ phát sinh thêm chi phí cho ống gió thải này nếu yêu cầu dài hơn.

Hệ thống điều khiển điện kèm theo

• Attomat 63A và tủ điện tổng
• Cáp cho quạt hút ly tâm 4×7
• Hệ thống điện chiếu sáng cho tầng cabin: sử dụng đèn led tiết kiệm điện

Ứng dụng thực tế

Xưởng hàn, cắt kim loại trong các nhà máy cơ khí.

Trung tâm đào tạo nghề, trường cao đẳng kỹ thuật.

Các cơ sở sản xuất cần kiểm soát khói và bụi công nghiệp.​

Ưu điểm nổi bật

Hiệu suất lọc cao, loại bỏ đến 99.97% hạt bụi mịn.

Thiết kế nhỏ gọn, dễ dàng di chuyển và lắp đặt.

Cánh tay hút linh hoạt, dễ dàng điều chỉnh vị trí làm việc.

Hoạt động êm ái, độ ồn thấp, không gây ảnh hưởng đến môi trường làm việc.

Dễ dàng bảo trì và thay thế bộ lọc.
